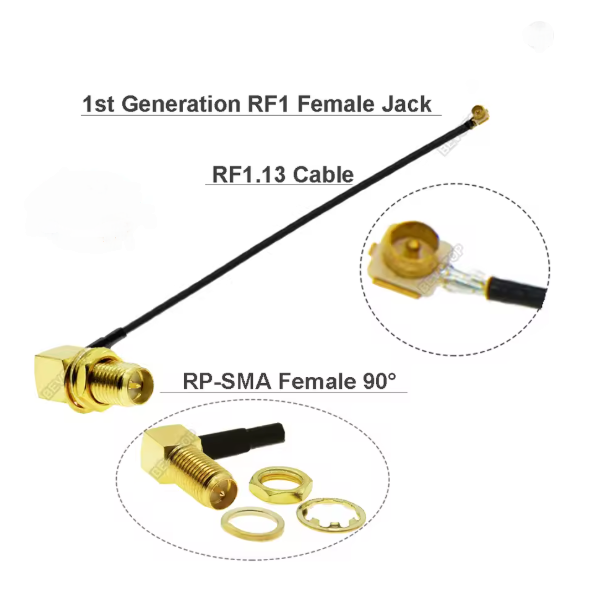

RF кабель SMA Female to IPEX/uFL — антенний перехідник 30см для WiFi модулів
49 ₴
- 🚚 Доставка Новою Поштою по всій Україні
- 💳 Оплата готівкою, карткою або накладений платіж
- 🛡️ Гарантія та обмін згідно з умовами магазину
Опис
RF кабель SMA Female to IPEX/uFL – Антенний перехідник 30см для WiFi модулів
📡 Професійний коаксіальний кабель RF1.13 з роз'ємами SMA Female та IPEX-1 Male (50 Ом)
⚡ Короткий опис
RF Pigtail Cable SMA to IPEX – високоякісний коаксіальний кабель RF1.13 з роз'ємами SMA Female / RP SMA Female 90° та uFL/IPEX-1 Male для підключення зовнішніх WiFi антен до мініатюрних RF модулів. Ідеальне рішення для модернізації WiFi роутерів, бездротових модулів, PCI карт, мікрокомп'ютерів Raspberry Pi та інших пристроїв з роз'ємами IPEX.
🎯 Ключові переваги
Професійна якість
- ✅ RF1.13 коаксіальний кабель – професійний стандарт для RF з'єднань
- ✅ Золочені роз'єми – максимальна провідність таCorrosion захист
- ✅ Імпеданс 50 Ом – стандарт для WiFi та RF обладнання
- ✅ Мінімальні втрати сигналу – якісна передача на частотах до 6 GHz
- ✅ Подвійне екранування – захист від електромагнітних перешкод
Універсальність та зручність
- 🔌 RP SMA Female 90° – кутовий роз'єм для компактного монтажу
- 📏 Довжина 30 см – оптимальна для більшості застосувань
- 🔧 Plug & Play – готовий до використання
- 🎨 Можливість кастомізації – різні довжини та типи роз'ємів
- 💪 Гнучкий кабель – зручний для прокладання
📋 Технічні характеристики
| Параметр | Значення |
|---|---|
| Тип кабелю | RF1.13 RF Coaxial Cable |
| Діаметр кабелю (OD) | 1.13 мм |
| Роз'єм A | SMA Female / RP SMA Female 90° |
| Роз'єм B | uFL / u.FL / IPX / IPEX-1 Male |
| Імпеданс | 50 Ом |
| Довжина | 30 см (доступні 5-100 см) |
| Покриття роз'ємів | Позолочені (Gold Plated) |
| Частотний діапазон | DC ~ 6 GHz |
| VSWR | ≤ 1.3 |
| Робоча температура | -40°C ~ +85°C |
| Матеріал ізоляції | PTFE (тефлон) |
| Екранування | Подвійне |
| Тип роз'єму SMA | RP (Reverse Polarity) Female |
| Кут роз'єму SMA | 90° (прямий кут) |
🎬 Сфери застосування
Бездротові мережі (WiFi)
- 📶 WiFi роутери – підключення зовнішніх антен
- 💻 WiFi PCI/PCIe карти – поліпшення прийому сигналу
- 📡 WiFi модулі – ESP32, ESP8266, NodeMCU
- 🔌 USB WiFi адаптери – видалення антени від USB порту
- 🌐 Mesh системи – оптимізація покриття
Комп'ютерна техніка
- 🖥️ Raspberry Pi – підключення WiFi антен
- 💾 Orange Pi, Banana Pi – покращення WiFi
- 🎮 Мікроконтролери – IoT проекти
- 📟 Мінікомп'ютери – бездротові з'єднання
- ⚙️ SBC плати – одноплатні комп'ютери
Спеціалізоване обладнання
- 📹 FPV дрони – відеопередача
- 🚁 RC моделі – керування по радіо
- 📱 4G/LTE модеми – поліпшення прийому
- 🔐 Системи безпеки – бездротові камери
- 🏭 Промислове обладнання – M2M комунікації
🔌 Типи роз'ємів – Детальний опис
SMA Female (RP SMA Female 90°)
Характеристики:
- Тип: Reverse Polarity SMA Female (зовнішня різьба)
- Кут: 90° (right angle) – для компактного монтажу
- Матеріал: Латунь з золоченням
- Різьба: M5×0.5 (стандарт SMA)
- Застосування: Підключення до WiFi антен з SMA Male роз'ємом
Де використовується:
- Зовнішні WiFi антени (2.4 GHz / 5 GHz)
- Панельні антени
- Направлені антени Yagi
- Всенаправлені штирьові антени
IPEX-1 Male (uFL/u.FL/IPX)
Характеристики:
- Тип: IPEX-1 / U.FL Male (вилка)
- Розмір: Мініатюрний (~2.5 мм)
- Механізм: Snap-on (клацає)
- Матеріал: Позолочені контакти
- Застосування: Підключення до WiFi/RF модулів
Де використовується:
- WiFi/Bluetooth модулі
- PCI/PCIe WiFi карти
- Материнські плати з WiFi
- Мобільні 4G/LTE модеми
- GPS модулі
✅ Переваги RF1.13 кабелю
Чому RF1.13 краще за звичайні кабелі?
| Параметр | RF1.13 | Звичайний кабель |
|---|---|---|
| Діаметр | 1.13 мм (тонкий) | 2-5 мм (товстий) |
| Гнучкість | Висока | Низька |
| Втрати сигналу | Мінімальні | Значні |
| Екранування | Подвійне | Одинарне/немає |
| Частотний діапазон | DC-6 GHz | Обмежений |
| Температурна стійкість | -40°C ~ +85°C | -10°C ~ +60°C |
💡 Як підключити – Покрокова інструкція
Підключення до WiFi роутера/карти
Крок 1: Підготовка
- Вимкніть пристрій від живлення
- Підготуйте зовнішню антену з SMA Male роз'ємом
Крок 2: Під'єднання IPEX роз'єму
- Знайдіть роз'єм IPEX на WiFi модулі/платі
- Акуратно вставте IPEX Male роз'єм до упору
- Ви почуєте легке клацання (snap-fit)
Крок 3: Під'єднання антени
- Прикрутіть антену до SMA Female роз'єму
- Затягніть рукою (не використовуйте інструмент!)
- Переконайтеся в надійності з'єднання
Крок 4: Перевірка
- Увімкніть пристрій
- Перевірте рівень сигналу WiFi
- При необхідності змініть положення антени
🔧 Технічні особливості конструкції
Будова кабелю RF1.13
Шари (від центру до зовні):
- Центральна жила – посріблена мідь (AWG32)
- Діелектрик – PTFE тефлон (низькі втрати)
- Перше екранування – мідна фольга
- Друге екранування – мідна оплетка
- Зовнішня ізоляція – PVC (стійкий до UV)
Переваги конструкції:
- 📊 Мінімальна ємність – швидка передача сигналу
- 🛡️ Подвійний екран – захист від EMI/RFI
- 🌡️ PTFE діелектрик – стабільність при температурах
- 💧 Герметичні роз'єми – захист від вологи
📱 Сумісність з пристроями
WiFi модулі та адаптери:
- ✅ Intel WiFi карти – з роз'ємами IPEX/MHF4
- ✅ Qualcomm Atheros – WiFi модулі
- ✅ MediaTek WiFi – MT7921, MT7922
- ✅ Broadcom WiFi – BCM модулі
- ✅ Realtek WiFi – RTL8822, RTL8852
Популярні плати:
- ✅ Raspberry Pi (з WiFi модулем)
- ✅ Arduino (з WiFi shields)
- ✅ ESP32 / ESP8266 (розробницькі плати)
- ✅ Orange Pi (всі моделі з WiFi)
- ✅ Rock Pi (з WiFi модулями)
Діапазони частот:
- 📡 2.4 GHz WiFi (802.11b/g/n/ax)
- 📡 5 GHz WiFi (802.11a/n/ac/ax)
- 📡 GPS L1 (1575.42 MHz)
- 📡 4G/LTE (700-2700 MHz)
- 📡 LoRa (433/868/915 MHz)
⚠️ Важливо знати
Різниця між SMA та RP-SMA
| Тип | SMA | RP-SMA |
|---|---|---|
| Male | Центральний штир + зовнішня різьба | Центральне отвір + зовнішня різьба |
| Female | Центральне отвір + внутрішня різьба | Центральний штир + внутрішня різьба |
| Використання | Професійне обладнання | Споживче WiFi обладнання |
⚠️ УВАГА: Більшість WiFi антен та роутерів використовують RP-SMA роз'єми!
❓ Часті питання (FAQ)
Чи підійде цей кабель до мого роутера?
- Перевірте тип роз'єму на роутері. Якщо це IPEX (маленький клацаючий роз'єм) всередині, то так.
Яка різниця між SMA та RP-SMA?
- RP-SMA має зворотну полярність. У RP-SMA Female штир знаходиться всередині різьби.
Чи можна використовувати для 5 GHz WiFi?
- Так, кабель підтримує частоти до 6 GHz, тому підходить для WiFi 2.4 і 5 GHz.
Чи втрачається сигнал на довжині 30 см?
- Втрати мінімальні (~0.3-0.5 dB), що практично непомітно для WiFi застосувань.
Чи можна замовити іншу довжину?
- Так, доступна кастомізація довжини від 5 см до 100 см.
Як правильно від'єднати IPEX роз'єм?
- Акуратно відтягніть IPEX роз'єм вертикально вгору. Не тягніть за кабель!
Чи підходить для зовнішнього використання?
- Роз'єми мають базовий захист, але для вулиці краще додатково герметизувати.
Скільки служить кабель?
- При правильній експлуатації – понад 5-7 років. IPEX роз'єм розрахований на ~30 циклів з'єднання.
🛠️ Поради з монтажу
Рекомендації для оптимальної роботи:
✅ Правильно:
- Акуратно вставляйте IPEX роз'єм без перекосів
- Уникайте різких вигинів кабелю (мінімальний радіус 5 мм)
- Закріплюйте кабель стяжками, щоб уникнути навантаження на роз'єм
- SMA роз'єм затягуйте рукою до легкого опору
❌ Неправильно:
- Не тягніть за кабель при від'єднанні IPEX
- Не використовуйте інструмент для затягування SMA
- Не згинайте кабель під кутом 90° біля роз'ємів
- Не перевищуйте максимальну кількість підключень IPEX (30 разів)
Підвищення ефективності:
- 📍 Розташовуйте антену вертикально для кращого покриття
- 🔄 Уникайте прокладання кабелю поруч з силовими проводами
- 🏠 Виносьте антену за межі металевого корпусу
- 📏 Використовуйте мінімально необхідну довжину кабелю
📊 Порівняння з аналогами
| Параметр | RF1.13 (цей товар) | RG174 | RG316 |
|---|---|---|---|
| Діаметр | 1.13 мм | 2.8 мм | 2.5 мм |
| Гнучкість | ★★★★★ | ★★★☆☆ | ★★★★☆ |
| Втрати @2.4GHz | 0.5 dB/30cm | 0.8 dB/30cm | 0.6 dB/30cm |
| Макс. частота | 6 GHz | 3 GHz | 4 GHz |
| Ціна | $$ | $ | $$$ |
| Застосування | Компактні пристрої | Загальне RF | Професійне |
🎨 Можливості кастомізації
Доступні опції:
Довжини кабелю:
- 5 см, 10 см, 15 см – для компактних пристроїв
- 20 см, 30 см, 50 см – стандартні довжини
- 80 см, 100 см – для віддалених антен
- Інші довжини – на замовлення
Типи роз'ємів (замість SMA):
- N-Type Female/Male
- F-Type Female/Male
- MCX Female/Male
- MMCX Female/Male
- SMA Male (стандартний)
Типи роз'ємів (замість IPEX-1):
- IPEX-2 / MHF2
- IPEX-4 / MHF4
- U.FL-LP-066
- W.FL
📦 Комплектація
Стандартний комплект:
- 1 × RF кабель SMA Female to IPEX-1 Male (30 см)
🌡️ Умови експлуатації
Робочі параметри:
- Температура: -40°C до +85°C
- Вологість: До 95% (без конденсату)
- Мінімальний радіус вигину: 5 мм
- Максимальна потужність: 50 Вт
- Термін служби: 5+ років
Зберігання:
- 📦 Зберігати в сухому місці
- 🌡️ Температура зберігання: -40°C ~ +100°C
- 🧴 Уникати контакту з агресивними хімікатами
- 📍 Зберігати в розпрямленому стані
🔬 Електричні параметри
| Параметр | Значення | Примітка |
|---|---|---|
| Імпеданс | 50 Ω ± 2 Ω | Стандарт для RF |
| VSWR | ≤ 1.3 | При 2.4 GHz |
| Вносимі втрати | ≤ 0.5 dB | При 30 см @ 2.4 GHz |
| Екранування | > 90 dB | Ефективність |
| Ємність | ~100 pF/m | Низька |
| Макс. напруга | 300V RMS | Пробивна напруга |
| Ізоляційний опір | > 5000 MΩ | При 500V DC |
🏆 Переваги покупки
Чому варто купити цей кабель:
Для ентузіастів:
- 🔧 DIY проекти – модернізація WiFi обладнання
- 📡 FPV дрони – надійний відеозв'язок
- 🎮 RC моделі – збільшення дальності керування
Для професіоналів:
- 🏢 Офісні мережі – оптимізація покриття
- 🏭 Промисловість – M2M комунікації
- 🔬 Лабораторії – RF вимірювання
Для користувачів:
- 🏠 Домашній WiFi – поліпшення сигналу
- 💻 Ноутбуки – заміна вбудованої антени
- 📱 IoT пристрої – надійне підключення
🛡️ Гарантія якості
- ✅ Тестування на заводі перед відправкою
- ✅ Контроль якості кожного виробу
- ✅ Сертифіковані матеріали – відповідність RoHS
- ✅ Гарантія від виробника
- ✅ Технічна підтримка – консультації з підключення
📞 Технічна підтримка
Потрібна допомога?
- ❓ Підбір кабелю під ваш пристрій
- 🔧 Консультація з монтажу
- 📝 Індивідуальне замовлення (кастом довжина/роз'єми)
- 🚚 Оптові поставки
🎁 Ідеальний подарунок
Для кого підходить:
- 👨💻 IT-спеціалістів та системних адміністраторів
- 🔬 Радіоаматорів та електронщиків
- 🎥 FPV пілотів та моделістів
- 🏠 Власників розумного дому
- 📡 Мережевих інженерів
⚙️ Виробник: Professional RF Components
📦 Країна виробництва: Китай
🔖 Артикул: RF113-RPSMAF90-IPEX1M-30CM
⚡ Імпеданс: 50 Ω
📏 Довжина: 30 см
Професійний RF кабель для надійного з'єднання – підвищте якість WiFi сигналу вже сьогодні!
🛒 Замовляйте зараз та отримайте гарантію якості + безкоштовні консультації з підключення
| Тип кабелю | RF1.13 RF Coaxial Cable |
|---|---|
| Діаметр кабелю (OD) | 1.13 мм |
| Роз'єм A | SMA Female / RP SMA Female 90° |
| Роз'єм B | uFL / u.FL / IPX / IPEX-1 Male |
| Імпеданс | 50 Ом |
| Довжина | 30 см (доступні 5-100 см) |
| Покриття роз'ємів | Позолочені (Gold Plated) |
| Частотний діапазон | DC ~ 6 GHz |
| VSWR | ≤ 1.3 |
| Робоча температура | -40°C ~ +85°C |
| Матеріал ізоляції | PTFE (тефлон) |
| Екранування | Подвійне |
| Тип роз'єму SMA | RP (Reverse Polarity) Female |
| Кут роз'єму SMA | 90° (прямий кут) |
| Категорія | Роз'єми |
|---|---|
| Наявність | В наявності |
